前言：
國家電網公司啟動并編寫配網設備一二次融合技術方案及成套設備招標技術規范主要基于目前配網設備存在的主要問題：一、二次設備接口不匹配，兼容性、擴展性、互換性差；一、二次設備廠家責任糾紛；支撐線損計算需求；遙信抖動、設備凝露現象；缺乏一、二次設備聯動測試機制。配電設備一二次融合技術解決方案
辦理：投標保證金 銀行保函，找電網設備選型雜志13161111516咨詢
辦理：投標保證金 銀行保函，找電網設備選型雜志13161111516咨詢
辦理：投標保證金 銀行保函，找電網設備選型雜志13161111516咨詢
辦理：投標保證金 銀行保函，找電網設備選型雜志13161111516咨詢
Q
一二次設備接口不匹配、兼容性、擴展性、互換性：
A
解決方案：一體化配網智能開關，二次技術融入一次設備
配網一二次融合最理想的狀態：朝著分布式、小型化、即插即用的一體化配網終端發展。市場需要一種能夠按開關單元配置安裝、結構精巧緊湊、高可靠全功能的智能終端裝置，任何一個受過指導性培訓的工作人員拿著裝置到現場，無需開關設備停電、打開開關儀表箱，就像拔插一個標準的電源插頭，插拔一下，就能完成安裝或跟換維修工作。
Q
設備凝露現象；電氣接口防護不足；長期運行導致雨水進入影響設備無法運行
A
開關部分：

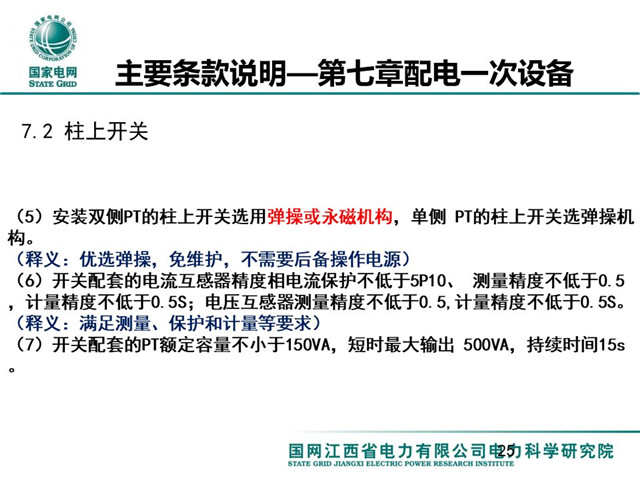

柱上開關凝露現象解決方案：采用全封閉式結構（包括操作機構）共箱式開關，實現全封閉，全絕緣方案；開關本體滿足下水實驗設計，采用全絕緣式結構，無帶電裸露點主引出線采用電纜室引線。

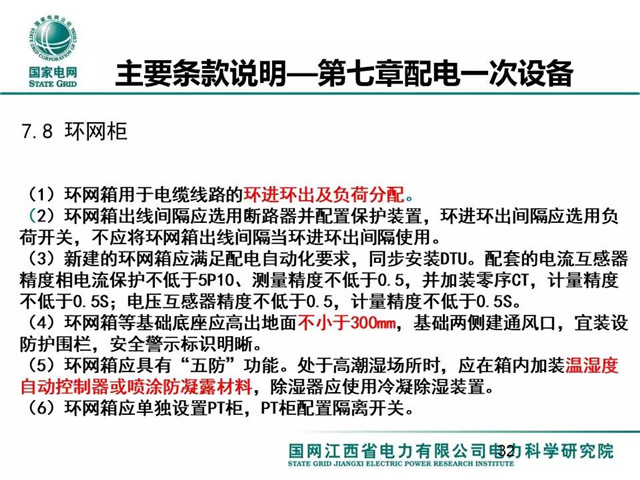

環網柜凝露現象解決方案：各進出線單元采用全封閉式結構。進出線、母線電纜附件必須滿足全絕緣、全封閉的結構。單元進線采用電纜引線的方式；電纜進線溝必須做密封處理（采用快凝材料）每一個間隔二次室需加入適度控制加熱裝置；環網柜頂部加濕度控制通風裝置，母線電源PT需預留加熱，通風負載功率。
控制單元：
電壓-時間型、分界開關等采用罩式裝置，滿足IP67防護等級以及實驗要求。

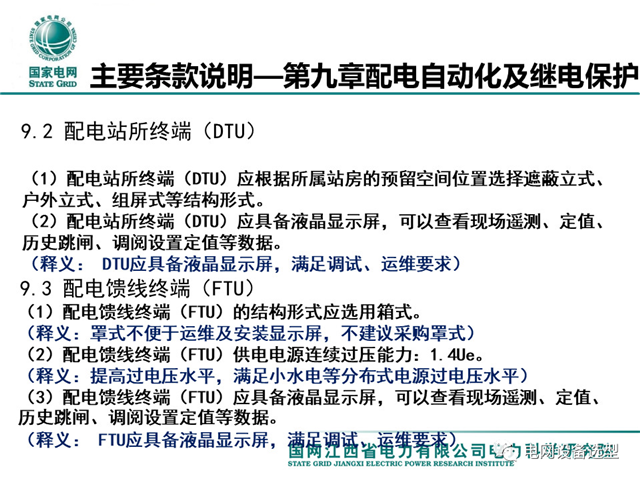

DTU/FTU應采用塑件包裹型的端子排，安裝后無帶電裸露點，接入端子后，無金屬裸露點
不同屬性的信號線間，強弱電間應該留有空端子。FTU內端子排建議采用水平式結構，箱式FTU應滿足IP54的防護等級，箱內金屬附件，板材建議采用非金屬鈍化處理以減少凝露，箱底留有導流孔。
控制器線路板、連接件外露需要做三防絕緣處理（三防漆、絕緣漆、硅膠灌封），絕緣材料為非易燃品。
采用全密封防水結構插頭插座，插頭插座焊線側必須灌裝硅脂橡膠、保證無帶電裸露點。
電纜上接電源PT的電纜破口需做防雨水侵入處理，安裝時做上U型固定。電纜控制器需要做下U型固定，防止雨水順電纜灌入插頭。
行程開關設計：
行程開關、轉換開關要求需用質量穩定的知名品牌的產品，轉換開關應選用開關真空轉換開關；
行程開關的安裝應采用嚴格的防松措施，比如安裝螺栓采用厭氧膠粘接等。
在開關電動分合閘100次后，行程開關觸點的直流電阻應不大于1Ω；
要求開關操作防護等級不低于IP67，防止凝露、灰塵等造成的觸點接觸不良。
Q
遙信抖動；遙信誤報；SOE無法精確記錄
A
遙信抖動的原因有：觸點抖動、觸點接觸不良，強電磁干擾以及其他等原因，其中最主要是因?yàn)橛|點抖動和強電磁干擾。
遙信防抖的方法：雙觸點采集、軟件去抖法、工藝進行隔離。其中國網一二次融合技術規范中要求采用軟件去抖法，明確要求分辨率及防抖動時間：
工藝進行隔離法：針對強電磁干擾， 選用屏蔽線電纜材料和對絞芯線，利用對絞芯線的雙絞線感應的干擾電壓接近又互相抵消的原理，降低感應耦合的差模干擾。
其次，進行合理布線，強電信號和弱點信號分開布線，進行必要的隔離以使信號電纜盡量避開電力電纜，盡量增大兩者之間的 距離，減少信號傳輸?shù)闹虚g環節。同時改造二次信號回路，確保信號源的可靠傳輸。
